NE 013 Zosilňovač pre nízke frekvencie s obvodom TDA7294 – mono 1x100W

Tento zosilňovač je určený hlavne pre používateľa, ktorý ho bude používať na ozvučovanie domácnosti alebo iných nenáročných prostredí.

Vlastnosti obvodu:

• široký rozsah napájacích napätí
• výstupný stupeň je tvorený tranzistormi DMOS
• výstupný výkon do 100W
• funkcie STBY a MUTE
• malé nelineárne skreslenie
• ochrana proti skratu na výstupe
• tepelná ochrana

Technické parametre:

• rozsah napájacích napätí ±10V do ±40V
• prúd v kľudovom stave ( Pout = 0 ) 20-60mA
• kontinuálny výkon 70W Ucc= +/- 35 V, RL = 8WUcc= +/- 27 V, RL = 4W
• hudobný výkon 100W Ucc= +/- 38 V, RL = 8WUcc= +/- 29V , RL = 4W
• výstupné skreslenie ( POUT  = 5W, f = 1kHz, 0,005 % )
• frekvenčný rozsah 20 do 20000 Hz
• citlivosť vstupu 775 mV
• vstupná impedancia 22 kW

Montáž zosilňovača by mala byť bezproblémová. Začnite drôtovými prepojkami, pokračujte rezistormi a kondenzátormi. Integrovaný obvod je nutné pripevniť na vhodný chladič. Použite izolačnú podložku a silikónovú pastu kvôli lepšiemu odvodu tepla. Chladič je potrebné elektricky izolovať, nakoľko na plášti obvodu je počas činnosti napätie –Ucc. Chladič musí mať zodpovedajúce rozmery, aby zabezpečil odber tepla min. 60W. Ak chcete naplno využiť výkon tohto zosilňovača, dbajte na kvalitné napájanie. Odporúčame použiť zdroj NE 069. Transformátor odporúčame toroidný s výkonom 150W  a s výstupným napätím 2x24V pri impedancii 4W alebo 2x28V pri impedancii 8W.

Poznámky týkajúce sa oživenia obvodu:

Pred pripojením vstupného napätia spravte vizuálnu kontrolu či na doske nie sú viditeľné skraty a pri prípadných pochybnostiach premerajte. Vstup „IN“ pripojte na zem „GND“ a na dosku napájania vložte poistky 1A. Na výstup zosilňovača ešte nepripájajte reproduktory. Do takto pripraveného zosilňovača pripojte napájanie.

POZOR: Za žiadnych okolností nesmie napájacie napätie prekročiť ±40V. Následne zmeriame veľkosť napätia medzi bodmi GND a OUT, ktoré musí byť nulové. Ďalej je potrebné zmerať veľkosť prúdu v kľudovom stave. Keď veľkosť prúdu nepresiahne 60mA, tak sa obvod správa podľa pravidiel. Po týchto  úkonoch  už  môžeme  odpojiť   vstup  od  zeme  a na  dosku  napájania  vložiť  správne  veľkosti  poistiek.    V poslednom  kroku  treba  pripojiť k zosilňovaču externé prvky - reproduktory, zdroj napätia a zdroj signálu alebo predzosilňovač NE025, ktorý je vhodný na spoluprácu s touto stavebnicou.

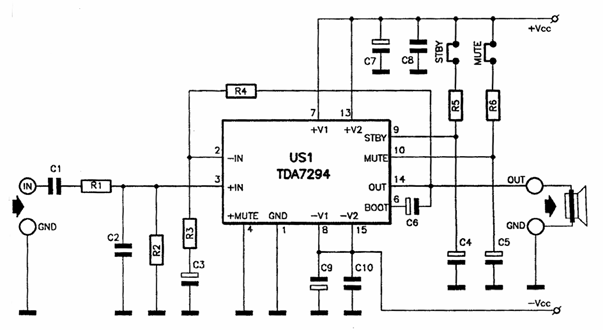

Zoznam súčiastok:

R1 150W R2,4,5,6 22kW

R3............................................... 1kW ( pre RL = 4W )

820W ( pre RL = 8W ) C1 2,2m MKT

C2............................................... 1n KSF

C 3,4,5............................................ m/50V

C6................................................... m/50V

C7,9 ....................................  1000m/50V

C8,10......................................... 470n/50V monolit

Us1............................................. TDA7294

Svorkovnica.............................. 2pinová 2ks (alebo pozlát.piny)

Svorkovnica.............................. 3pinová (alebo pozlát. piny)

Izolačná podložka Pozlátené piny

Prepínač.................................... 2ks
