NE 020  Koncový zosilňovač mono 30W

Ponúkame Vám jednoduchý zosilňovač postavený na dvoch TDA 2003 v mostíkovom zapojení ,ktorého výhody sú :značné zosilnenie s plne využitým napájacím napätím. Jednoduché napájanie so širokým rozsahom 8 – 18V, impedancia 4Ω a vyššie. Ochrana nadprúdová, alebo tepelná, jednoduchá montáž a malé rozmery.

Popis činnosti:

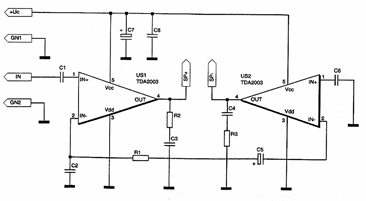

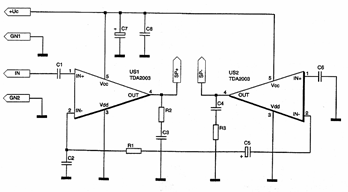

Vstupný signál ide z bodu < IN > cez separujúci C1 na US1. Na jeho výstupe je zosilnený signál < SP >. Napäťové zosilnenie je dané hodnotami R1,  C5 (pracuje v kladnej spätnej väzbe). Je nutné dodať, že na vstupe < IN- > US2 je stále napätie, čo znamená , že US1 pracuje ako keby bolo C5 spoje- né zo zemou a na výstupoch a sú identické priebehy s opačnou fázou. R2, C3 a R3, C4 upravuje impedanciu pri vyšších frekvenciách. C7, C8 slúžia na tlmenie nežiadúcich zákmitov na napájaní.

Montáž:

Veľmi jednoduchá, pri dodržaní všetkých zásad montáže elektrických zariadení ako je dodržanie polarity polovodičov a elektrolytických kondenzátorov. Pred zapnutím napájania je nutné opatriť IC TDA 2003 chladičom z hliníkového plechu o hrúbke 2-3 mm a ploche 50 cm². Pred montážou na IO potrieť chladič silikónovou vazelínou alebo špeciálnou teplovodivou pastou (lepší odvod tepla).

Nie je potrebné žiadne nastavenie. Medzi body <SP+> a pripojíme repro (súpravu repro) o min. impedancii 4Ω/35W. Privedieme signál na vstup a CN2 a napájanie do bodov <+Uc> a GN1. Napätie nemusí byť stabilizované 8-18V/2,5A.

Pripomienky:

Ak sa budú chladiče silne zahrievať (na viac ako 80°C), je nutné vystaviť ich zvonka zariadenia väčšiemu obtoku vzduchu (chladenie) vo zvislej polo- he. Pri použití reproduktorov o väčšej impedancii ako 4Ω je treba počítať s nižším výkonom.

Technické parametre.

Nap. napätie (Uc)/ prúd. zaťaž.                    8V-18V/2,5A

Špičkové zaťaženie (200ms)                         3,5A

Vstupná impedancia                                      4Ω-16Ω

Výkon – sínus/hud                                          20W / 30W

Zoznam súčiastok:

R1..................... 620Ω

R2,3.................. 1Ω

C1,3,4,6,8........ 100nF/MKSE alebo MKT

C2.................... 1nF/KCP

C5......................... µF/16V

C7......................... µF až 220µF/40V

US1,2............... TDA2003

Svorkovnica Izolačná podložka

Doska plošných spojov NE020
