Stavebnica NE078 stereofónny koncový stupeň 2x50W

Kód: SV135
14 € / ks 11,67 € bez DPH
Vypredané

Elektronická stavebnica NE078- stereofónny koncový stupeň 2x50W s TDA2030

Detailné informácie

Podrobný popis

NE 078  Zosilňovač 2 x 50W alebo 100 W

Zosilňovač je postavený na obvodoch TDA 2030 umožňujúcich jednoduché zostavenie s rýchlou montážou, neveľkými rozmermi, nízkym napájaním, dobrými parametrami neskresleného signálu a nízkou cenou.



Popis činnosti.

Stavebnica sa skladá z dvoch nezávislých obvodov. Signál je privedený na vstup 1a cez C1 ďalej na vstup (US1) TDA 2030. Spätná väzba je zrealizovaná cez R3, C13 a R2. T1, T2 sú zapojené tak, aby boli zdrojom prúdu pre TDA 2030 a zároveň pre slabšie signály bol výstupom IC. D1, D2 chránia pred eventuálnym prepätím.

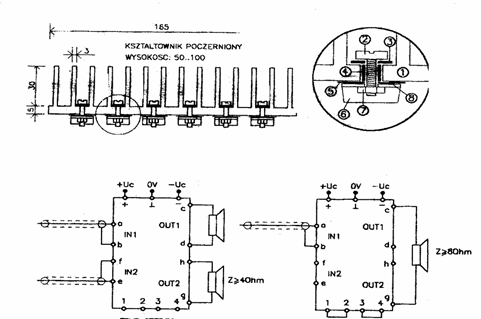

Pri mostíkovom zapojení s jediným vstupom IN. Výstup OUT 1 pin. C výstup OUT 2 pin. g. Spojiť body 1 s bodom 2 alebo 3 s bodom 4.

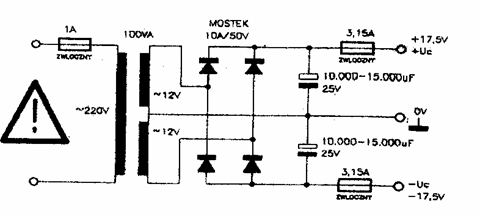

Pri zabudovaní chladiča, dbať na odborné odizolovanie výkonových tranzistorov. Pripojiť napájanie pomocou dvoch sy- metrických zdrojov 17,5V/4A.



Upozornenie:

Nezapájajte reproduktory s impedanciou menšou ako 4 Ω pri stereo režime a s menšou ako 8 Ω pri mostíkovom zapojení. Pozor:

Na plošnom spoji spojiť anódu D4 s emitorom tranzistora T4.



Tech. parametre



Uc=17,5V

Uc=12V

Výkon (sínus), stereo, Z=4Ω



2x30W

2x10W

Výkon (sínus), stereo, Z=8Ω



2x20W

2x7W

Výkon (sínus), mono, mostík, Z=8Ω



1x60W

1x20W

Hudobný výkon, stereo, Z=4Ω



2x50W

2x17W

Hudobný výkon, mono, mostík, Z=8Ω



1x100W

1x35W

Skreslenie har. (THD)



0,3%

0,3%

Pásmo prenos (+0dB, -3dB)



12Hz..85kHz

2Hz..85kHz

Vst. impendancia



22kΩ

22kΩ

Súčiastky:

R1,3,7,9,14      22k



C1,7



1µ 04/U



R2,

680Ω

C2÷C5,C8÷C11100n-220n MKSE

R4,5,10,

3,3Ω 0,5W

C6,12               47µ÷100µ/40V 04/U

R6,12

1Ω

C13,14             10µ/16V 04/U

R13

1k

Poistka             3,15A  2ks

D1÷D4

1N4002

Pätice

T1,3

BDX54C

Us1,2               TDA2030

T2,4

BDX53C

Plošný spoj       NE078

Svorkovnica



Izolačná podložka
