Stavebnica NE098 stereofónny predzosilovač

Kód: SV83
7,50 € / ks 6,25 € bez DPH
Skladom (1 ks)

Elektronická stavebnica NE098 stereofónny predzosilovač

Detailné informácie

Podrobný popis

NE 098 Predzosilňovač RIAA



Stavba elektroakustického zosilňovača je už veľmi jednoduchou úlohou. Stačí si z našej ponuky stavebníc vybrať obvod, ktorý nám najviac vyhovuje. Ponúkaná paleta konštrukcií je veľmi široká? Je možné si vybrať výstupný výkon od 1 až do 300W, v tradičnom zapojení alebo v mostíkovom, s využitím buď monolitických obvodov alebo zložené z diskrétnych súčiastok, väčšinou napájané jednoduchým napätím, alebo dvojitým symetrickým. Funkčne všetky riešenia používajú ten istý blok: lineárny výkonový stupeň. Čiže obvod, ktorý má široké možnosti použitia. Samotný zosilňovač potrebuje nízkofrekvenčný vstupný signál s určitou úrovňou (prevažne od 200 do 800mV) a s „vyrovnanou“ charakteristikou, čiže už nepodliehajúcou korekciám. Priama spolupráca s takými zariadeniami ako magnetofón, tuner či CD prehrávač je možná vďaka štandardom prijatým výrobcami týchto audio zariadení. Problémy sa objavujú pri spracovaní netypických zdrojov signálu. Najčastejšie magnetickým prevodníkom (vložky gramofónové, mikrofónové, gitarové prevodníky), ktorých spoločnou vlastnosťou je slabá úroveň signálu, prevažne rádovo niekoľko milivoltov. V prípade gramofónových vložiek je to problém s korekciami signálu. Ďalším problémom je prítomnosť sieťového brumu 50Hz. Riešením problému je použitie špeciálneho predzosilňovača určeného pre tieto zdroje signálu.

Predstavovaný obvod predzosilňovača je určený pre spoluprácu so stereofónnou, gramofónovou magnetodynamickou vložkou a obsahuje štandardnú spektrálnu charakteristiku RIAA. Použitý je aktívny filter odstraňujúci brum 100Hz, vyskytujúci sa u väčšiny modelov gramofónov (brum pochádzajúci od vibrácií otočného taniera do vložky). Obvod je možné umiestniť do krabičky patriacej do zostavy a vytvoriť samostatné zariadenie alebo tiež vmontovať do rozrobeného zosilňovača (predzosilňovača). V štandardnej verzii predzosilňovač potrebuje napájanie stabilizovaným napätím 12V ale po použití stabilizátora (uA78L12) je možnosť napájania nestabilizovaným napätím 15...20V, napr. zo sieťového napájača. Odber prúdu je okolo 15mA.

Opis funkcie obvodu

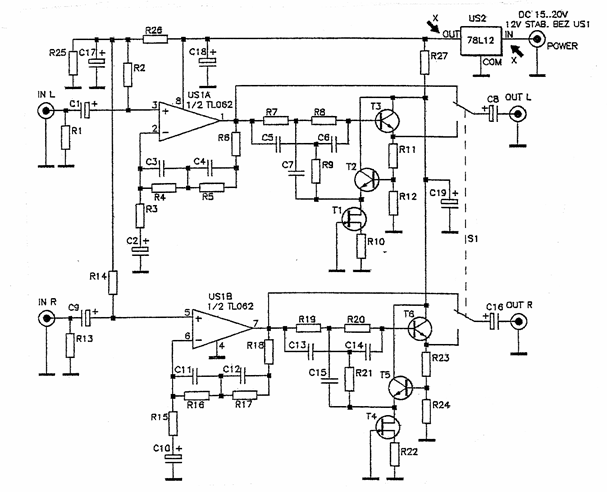

Elektrický obvod predzosilňovača sa skladá z dvoch rovnakých blokov (pozri schému), opíšeme si funkciu ľavého kanálu. Vstupný signál z konektora IN L je privádzaný cez kondenzátor C1 oddeľujúci jednosmernú zložku signálu do neinvertujúceho vstupu operačného zosilňovača US1A, ktorý tvorí polovicu štruktúry nízkošumového integrovaného obvodu TL062. Pretože zariadenie je z ekonomických dôvodov napájané jednoduchým napätím, do tohto vstupu je dodaný cez rezistor R2 potenciál „umelej zeme“ zrealizovanej cez deliť R25, R26 a kondenzátor C17. V obvode zápornej spätnej väzby sa nachádzajú dva členy RC (C3-R4 a C4-R5) tvarujúce frekvenčnú charakteristiku do tvaru splňujúceho normu RIAA. Z výstupu operačného zosilňovača signál ide do prepínača S1. Odtiaľ môže byť privádzaný priamo na výstup obvodu alebo do aktívneho hlukového filtra 100Hz, zloženého zo súčiastok RC zapojených do „dvojitého T“ spolu s tranzistormi T1-T3. Signál z hlukového filtra 100Hz ide do prepínača S1. Súčiastky C18 a C19 filtrujú napájacie napätie jednotlivých stupňov. Pri osadení stabilizátora US2 (uA78L12) do obvodu môžeme použiť pre napájanie nestabilizované napätie. V základnej verzii tento obvod nepatrí do výbavy stavebnice.

Montáž

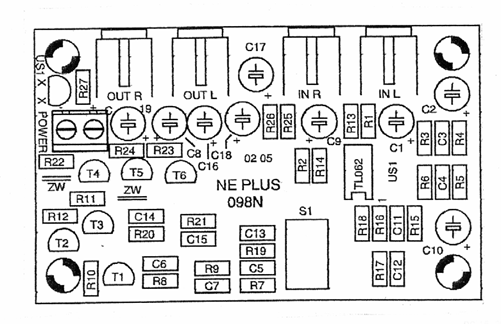

Montáž obvodu nepredstavuje žiadne špeciálne ťažkosti. Treba jedine pamätať na správnu orientáciu určitých súčiastok (elektrolytických kondenzátorov, integrovaného obvodu a tranzistorov). Pri zaobchádzaní s tranzistormi JFET (T1 a T4 – BF245) je treba venovať trochu pozornosti pred zničením elektrostatickým nábojom. Keď nepoužijeme pri montáži stabilizátor US2 (uA78L12) musíme v bodoch X-X osadiť prepoj. Po zmontovaní obvodu nie je potrebné oživenie, pri dodržaní nižšie uvedených upozornení sa môže pristúpiť k jeho zapnutiu.

Upozornenie pri použití uA78L12

Keď sme použili dodatočnú súčiastku US2, môžeme použiť napájanie nestabilizovaným napätím 15-20V.

Okrem toho:

  1. je potrebné sa ubezpečiť, či konkrétny napájač má na výstupe filtrujúci kondenzátor aspoň 100uF alebo viac. Niektoré typy napájačov tento kondenzátor neobsahujú. Vzhľadom na konštrukciu nášho obvodu (napájacie napätie ide priamo do stabilizátora), kondenzátor v napájači sa musí nachádzať.
  2. nestabilizované napájače dávajú napätie určené výrobcom najčastejšie vtedy, keď sú zaťažené. Nezaťažený napájač alebo ako v našom prípade málo zaťažený (odber prúdu len 12mA) dodáva skutočné napätie o 40-50% (niektoré aj o 100%) vyššie než je uvedené. V našom prípade bude kritickou súčiastkou obvodu stabilizátor uA78L12, ktorý vydrží vstupné napätie do

Rozmery zmontovaného obvodu: 81x50mm



Zoznam súčiastok:



R1,R13

47k

C5,C6,C13,C14

47n/MKT/5mm

R2,R14

220k

C7,C15

100n/MKT/5mm

R3,R15

820k

C8,C16,C17

47u/16V

R4,R16

2,2k

C18,C19

100u/16V

R5,R17

270k

T1,T4

BF245B

R6,R18

1k

T2,T3,T5,T6

BC239C

R7,R8,R19,R20

33k

US1

TL062

R9,R21

18k

US2

uA78L12

R10,R11,R22,R23

100 Ohm



(nie je súčasťou stavebnice)

R12,R24,R25,R26

3,3k

S1

prepínač

R27

220 Ohm

Konektor CINCH

4ks

C1,C9

1u/16V

napájací konektor do DPS



C2,C10

10u/16V

DIL8

objímka

C3,C11

3,3n/KC

Svorkovnica



C4,C12

15n/KC

DPS

NE098
