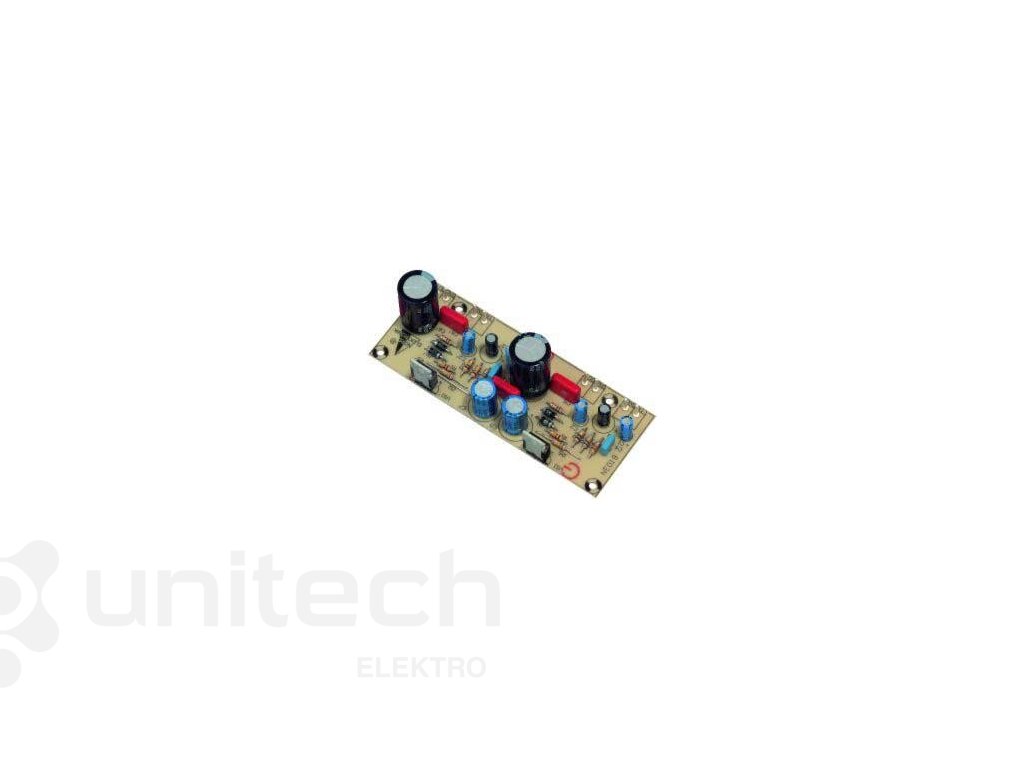

Stavebnica NE19 koncový stupeň zosilňovač audio 2x15W, PLU SV111

Kód: SV111
9,30 € / ks 7,75 € bez DPH
Skladom (4 ks)

Koncový stupeň audio 2x15W s TDA2030

  • PLU kód : SV111

Detailné informácie

Podrobný popis

NE 019  Koncový zosilňovač stereo TDA 2030 2 x 15 W



Stavebnica na zostavenie stereofónneho zosilňovača so záťažou 4-Ohmovým reproduktorom. Ako vstupný signál pre zosilnenie môžeme použiť štandartnu úroveň 775 mV. Umožňuje tiež použitie s mikrofónom, s gramofónom s piezoelektrickou vložkou. Pre nižšie úrovne signálu je možné použiť predzosilňovače k tomuto stereofónnemu zosilňovaču. Stavebnica je postavená na obvode TDA 2030.

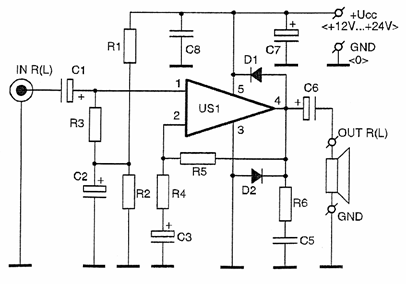

Aplikačná schéma je jednoduchá. Pomocou odporov R1, R3 je vytvorený vstupný delič napájania pre TDA 2030.  Kondenzátor C1

slúži ako väzbový kondenzátor kmitočtu. R4, R5 a C3 tvoria typické zapojenie zápornej spätnej väzby. Komponenty R6, C6 ovplyvňujú formovanie výstupnej charakteristiky. Kondenzátor C6 oddeľuje jednosmernú zložku napätia od reproduktoru. Diódy D1, D2 pôsobia pri prepätí ktoré vzniká vplyvom indukčnosti reproduktoru. Kondenzátory C7, C8 filtrujú napájacie napätie. Aby sme predišli nežiadúcim vplyvom t.j. šumu, musíme pri montáži použiť čo možno najkratšie prepojenie. Poprípade použijeme koaxiálny kábel.



Návod montáže:

Záruka úspechu je v dôkladnej práci , výberu súčiastok, správnej polarite súčiastok. V konečnej fáze doplníme zosilňovače chladičmi.

Napájač:

  • výstupné napätie 12-24V
  • prúdová zaťažiteľnosť 2A
  • prepojenie napájača so zosilňovačom v čo najkratšej vzdialenosti, prierez vodiča musí zodpovedať prúdovej zaťažiteľnosti
  • výstupné istenie – poistka napájača 2,5A



Zoznam dodatočných súčiastok:

C8................... mF/ 63V

C7..................... mF/ 63V

R1................ 100 kΩ / 0,125W

R2,3............. 2,7kΩ/ 0,125W

R4................ 2kΩ/ 0,25W

T.................... BC 239 alebo podobný

D2................ BZP 683 C12

Výstupný výkon:      18W (Z=4Ω, h=0,5%)           12W (Z=8Ω, h=0,5%)

Vzhľadom k bezpečnosti doporučujeme napájať zosilňovač napätím nie väčším, ako 24 V. Rozmery: 125x60x25 mm



Zoznam súčiastok:

R1. R2, R3R1´, R2´, R3´          100kΩ                        6ks

R4             R4´                             4,7kΩ                         2ks

R5             R5´                             150kΩ                        2ks

R6             R6´                             1Ω                              2ks

C1             C1´                             2,2m          04/u          2ks

C2             C2´                             100n/100 MKSE      3ks

(alebo C8 330n)

C3

C3´

---

---

---

C5

C5´

1000 m -2200m/16V

2ks



C6



C6

04/u

100m/ 40V 04/u



1alebo2ks

C7

C7´

22m           04/u

2ks

C8

C8´

1m             04/u

2ks

Us1

Us1´

TDA2030

2ks

D1, D2

D1´, D2´

1N40002

4ks

Svorkovnica Izolačná podložka

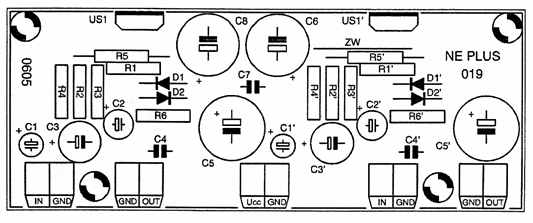

Plošný spoj                                 NE019
